La mayoría de los artículos de pérgolas de WPC se centran en la apariencia y el bajo mantenimiento. Pocos abordan las cuestiones estructurales que determinan si una pérgola seguirá en pie (y nivelada) después de cinco años de ciclos térmicos y carga de viento.
Esta guía cubre el aspecto de ingeniería: luces máximas para perfiles de WPC, márgenes de expansión térmica, requisitos de base y cómo se compara estructuralmente el WPC con el aluminio y la madera. Está escrito para contratistas, especificadores e ingenieros de proyectos que necesitan tomar decisiones estructurales informadas.
Nota del autor:Los datos de extensión de esta guía se basan en pruebas internas de Necowood y especificaciones de materiales publicadas. Para cálculos estructurales específicos del proyecto, consulte siempre a un ingeniero estructural calificado.
1. Luz máxima de vigas para pérgolas de WPC

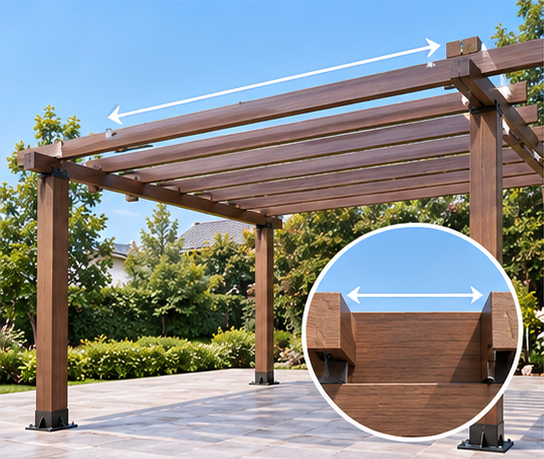

La luz de la viga se mide entre los soportes. Superar la luz máxima provoca hundimiento y fatiga estructural.
La limitación estructural más importante depérgolas de WPCes lapso. El WPC es menos rígido que el aluminio o el acero, lo que significa que las vigas y vigas deben apoyarse a intervalos más cortos.
Luz de viga de WPC estándar2,5 m – 3,0 m (sin soporte medio)
Tramo de viga de aluminio4,0 m+ (sin soporte medio)
tramo de vigas de madera3,0 m – 4,0 m (depende de la especie)
WPC con núcleo de aluminio3,5m – 4,5m (dependiendo de la sección)
Para luces superiores a 3 m con perfiles estándar de WPC, están disponibles las siguientes opciones:
- Secciones de WPC más grandes— aumentar la profundidad del perfil de la viga (por ejemplo, de 50 mm a 80 mm de profundidad) para mejorar la rigidez.
- Soporte de media viga— añadir una viga central para reducir a la mitad la luz efectiva.
- WPC reforzado con núcleo de aluminio— utilice un perfil de WPC con un inserto interno de aluminio, combinando apariencia de madera con resistencia estructural.
2. Expansión térmica: la regla de 3 a 5 mm

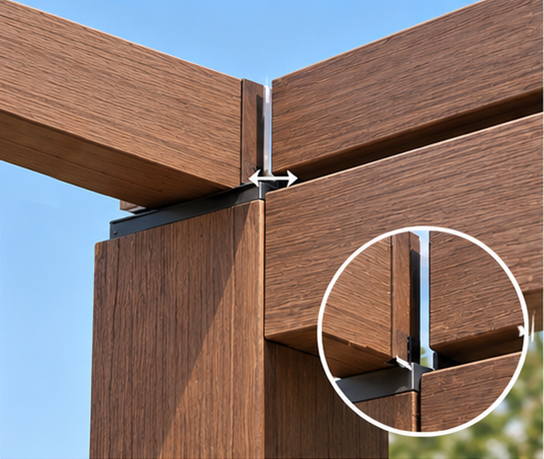

Se deben dejar espacios de expansión en los extremos de las vigas y en las conexiones entre vigas y postes para acomodar el movimiento térmico.
WPC se expande y contrae con los cambios de temperatura. Esto no es un defecto, es una propiedad material para la cual se debe diseñar. La consecuencia práctica es que las vigas y vigas no pueden encajarse firmemente contra postes o estructuras sólidas.
Requisito de brecha de expansión
Espacio mínimo en los extremos de las vigas:3-5 mm
Espacio mínimo en las conexiones viga-poste:3-5 mm
Coeficiente de expansión (Necowood Gen-2):Por debajo de 0,035 mm/m·°C
Coeficiente de expansión (WPC estándar):0,05–0,06 mm/m°C
Con un coeficiente de expansión de Necowood inferior a 0,035 mm/m·°C, una viga de 3 m que experimenta un cambio de temperatura de 40 °C se expande aproximadamente4,2 mm. El espacio de 3 a 5 mm se adapta a este movimiento sin provocar pandeo ni separación de las juntas.
3. Diseño de subestructura: postes, vigas y vigas

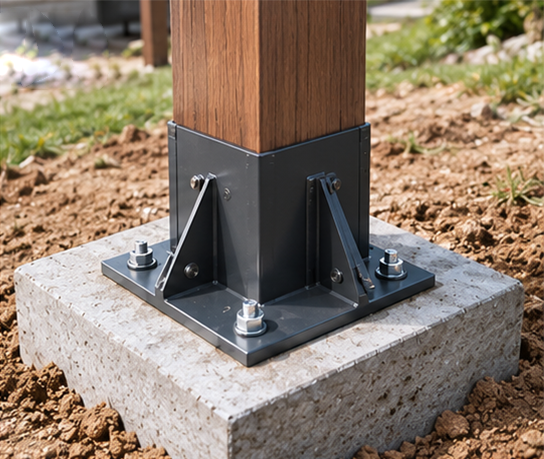

Anclajes de postes fijados a zapatas de hormigón: la base estructural de la pérgola.

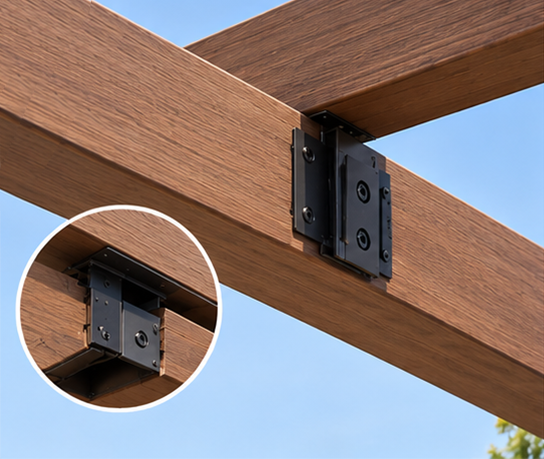

Los soportes de conector ocultos aseguran las vigas a las vigas para un acabado limpio y sin tornillos.
Después de la instalación
Los postes de WPC son perfiles huecos. Deben revestirse sobre soportes metálicos internos (acero o aluminio) que estén anclados a zapatas de hormigón. El núcleo metálico soporta la carga estructural; la funda de WPC proporciona la apariencia. Los anclajes de los postes se fijan a la losa de hormigón mediante pernos de expansión.
Conexión de viga a poste
Las vigas principales se sujetan a la parte superior de los postes y se aseguran con pernos de acero inoxidable que atraviesan tanto la viga de WPC como el soporte metálico interno. Se deben perforar agujeros guía para evitar que se partan. El acero inoxidable es esencial: los pernos galvanizados se corroerán y provocarán rayas de óxido.
Espaciado de vigas
Las vigas o persianas generalmente están espaciadas a30–40 cmintervalos. Se utilizan soportes de conector ocultos para asegurar las vigas a las vigas. Las vigas no deben quedar apretadas; aquí también se aplica el espacio de dilatación de 3 a 5 mm.
4. WPC, aluminio y madera: comparación honesta
El WPC se sitúa entre la madera y el aluminio tanto en coste como en rendimiento estructural. La siguiente tabla resume las diferencias clave.
Envergadura máxima (estándar)WPC: 2,5–3 m · Aluminio: 4 m+ · Madera: 3–4 m
PesoWPC: ~9 kg/m² · Aluminio: ~5 kg/m² · Madera: ~14 kg/m²
Expansión térmicaWPC: Alto (necesita huecos) · Aluminio: Moderado · Madera: Bajo
Resistencia a la corrosiónWPC: Excelente · Aluminio: Excelente · Madera: Deficiente
MantenimientoWPC: Ninguno · Aluminio: Lavado anual · Madera: Teñir/sellar cada 2 o 3 años
Costo (3m x 4m)WPC: 1.000€–2.400€ · Madera: 800€–2.000€ · Aluminio: 2.200€–4.000€
Los rangos de costos se basan en los datos publicados de los proveedores y los registros del proyecto de Necowood para 2026. El precio real depende del tamaño del perfil, el acabado, el volumen del pedido y la región.
5. Estándares regionales para proyectos de pérgola de WPC
Las estructuras de pérgola de WPC deben cumplir con los códigos de construcción locales. Los siguientes estándares suelen ser referenciados en las especificaciones de proyectos en los principales mercados:
📋 Códigos y estándares regionales
🇺🇸 NOSOTROS Norma Norma ASTM D7032 Especificación estándar para establecer clasificaciones de rendimiento para sistemas de barandillas y tarimas de compuesto de madera y plástico
🇺🇸 NOSOTROS ASTM E330 Pruebas de rendimiento estructural de paredes y estructuras exteriores bajo presión de aire estática uniforme
🇪🇺 UE EN 1991-1-4 Eurocódigo 1 — Acciones sobre estructuras, cargas de viento. Determina el espacio mínimo entre vigas y el tamaño de los pernos de anclaje.
🇪🇺 UE EN 15534 Compuestos fabricados a partir de materiales a base de celulosa y termoplásticos: especificaciones para perfiles y paneles
🇦🇺 ES AS/Nueva Zelanda 1170.2 Acciones de diseño estructural – acciones de viento. Crítico para las regiones costeras y con vientos fuertes en Australia y Nueva Zelanda
🇦🇺 ES COMO 1720.1 Estructuras de madera: métodos de diseño. Utilizado como referencia para secciones estructurales de postes compuestos.
Nota del proyecto:Confirme siempre el estándar aplicable con la autoridad local competente (AHJ) antes de finalizar el diseño estructural. Los requisitos de carga de viento varían significativamente entre las regiones del interior, costeras y ciclónicas.
6. Instalación: paso a paso para contratistas

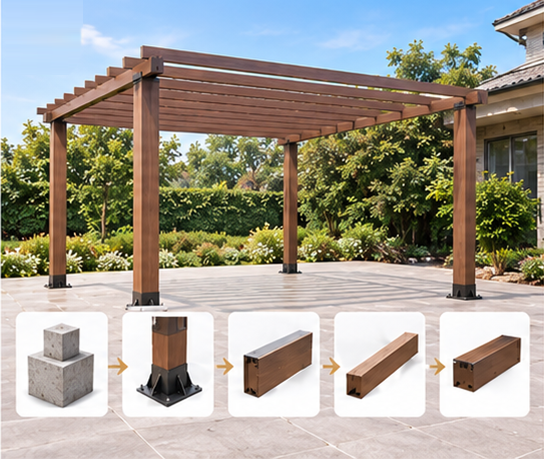

Secuencia de instalación de pérgola: zapatas → postes → vigas → vigas → remates y molduras.
- Marca el diseño— utilice cuerdas y una herramienta niveladora para asegurar un cuadrado perfecto. Confirme las posiciones de los anclajes de los postes.
- Anclajes de poste seguros— fije anclajes de postes de acero o aluminio de alta resistencia a la losa de concreto o a las zapatas utilizando pernos de expansión.
- Postes de WPC con funda— deslice los casquillos huecos de los postes de WPC sobre los soportes metálicos internos. Asegúrese de que los postes estén a plomo.
- Montar las tes principales— sujete las vigas de WPC a los postes, taladre orificios guía y asegúrelas con pernos de acero inoxidable.
- instalar vigas— fije los soportes ocultos a las vigas y luego coloque las vigas de WPC en su lugar. Deje espacios de expansión de 3 a 5 mm en los extremos de las vigas.
- Instalar tapas y adornos— coloque tapas de postes y faldones decorativos para ocultar los pernos de la base y las aberturas superiores. Revisa toda la estructura con un nivel.
Preguntas frecuentes
¿Cuál es la luz máxima de las vigas de una pérgola de WPC?
Para los perfiles de pérgola de WPC estándar, la luz máxima de las vigas sin soporte intermedio suele ser de 2,5 ma 3 m. El aluminio puede abarcar 4 mo más. Para luces superiores a 3 m, especifique secciones de WPC más grandes, agregue una viga intermedia o utilice perfiles de WPC reforzados con núcleo de aluminio.
¿Cuánta expansión térmica se debe permitir en una pérgola de WPC?
Se debe dejar un espacio de expansión mínimo de 3 a 5 mm en los extremos de las vigas y en todos los bordes fijos. La estabilización Gen-2 de Necowood reduce la expansión térmica por debajo de 0,035 mm/m·°C, aproximadamente un 30 % menos que el WPC estándar.
¿Es una pérgola de WPC tan resistente como una pérgola de aluminio?
No. El aluminio es estructuralmente más resistente que el WPC bajo cargas de tramo. El aluminio estándar tiene una luz de 4 mo más; WPC estándar tiene una luz de 2,5 a 3 m. Sin embargo, el WPC ofrece una apariencia más cálida, similar a la de la madera. Para luces más largas con apariencia de madera, especifique perfiles de WPC con refuerzo interno de aluminio.
¿Cuál es el diseño del submarco para una pérgola de WPC?
Una subestructura de pérgola de WPC consta de postes colocados sobre zapatas de hormigón, vigas principales fijadas a los postes y vigas o rejillas que atraviesan las vigas. El espacio entre las vigas suele ser de 30 a 40 cm. Los soportes de conector ocultos aseguran las vigas para un acabado sin tornillos.
¿Qué normas de construcción se aplican a los proyectos de pérgolas de WPC?
Los estándares comunes incluyen ASTM D7032 (EE. UU.), ASTM E330 (EE. UU.), EN 1991-1-4 (cargas de viento de la UE), EN 15534 (especificación WPC de la UE) y AS/NZS 1170.2 (acciones del viento de Australia/Nueva Zelanda). Confirme siempre la norma aplicable con la autoridad local competente.
¿Se puede instalar una pérgola de WPC en un balcón o en un tejado?
Sí. El WPC es más ligero que la madera o el acero, lo que reduce la carga en balcones y tejados. La pérgola debe anclarse al forjado estructural, no sólo al acabado superficial. La elevación del viento es fundamental en instalaciones elevadas; es posible que se requiera un espaciamiento más corto entre las vigas y pernos de anclaje más pesados.
¿Cuál es la diferencia de coste entre las pérgolas de WPC y de aluminio?
Las pérgolas de WPC suelen costar entre un 30% y un 50% menos que las de aluminio en términos de material. Una pérgola de WPC de 3 x 4 m cuesta aproximadamente entre 1.000 y 2.400 euros, frente a los 2.200 y 4.000 euros de una de aluminio.
¿Una pérgola de WPC requiere una base de hormigón?
Sí. Los postes de WPC deben anclarse a zapatas de hormigón o a una losa estructural. Para pérgolas independientes, se requieren zapatas de hormigón en la ubicación de cada poste. Las pérgolas adosadas a la pared todavía requieren cimientos para los postes exteriores.
